冷凝水回收管的設計
蒸汽主管內積水時，積聚的冷凝水在高速流動的蒸汽攜帶下會導致管道水錘現象。同時，冷凝水會對管道產生腐蝕；對于用汽設備而言，內部積水除了會造成設備腐蝕和引起水錘外，還會導致設備性能降低。因此，用汽設備和蒸汽主管必須高效疏水。此外，為了避免冷凝水資源、熱量的浪費，還應對冷凝水進行回收利用。
此處介紹的冷凝水回收管道的設計是影響冷凝水回收的一個重要環節。
冷凝水回收管道的設計主要取決于設備用汽壓力、疏水閥的特性、冷凝水回收主管和設備的相對位置、回收冷凝水的壓力等幾個因素。

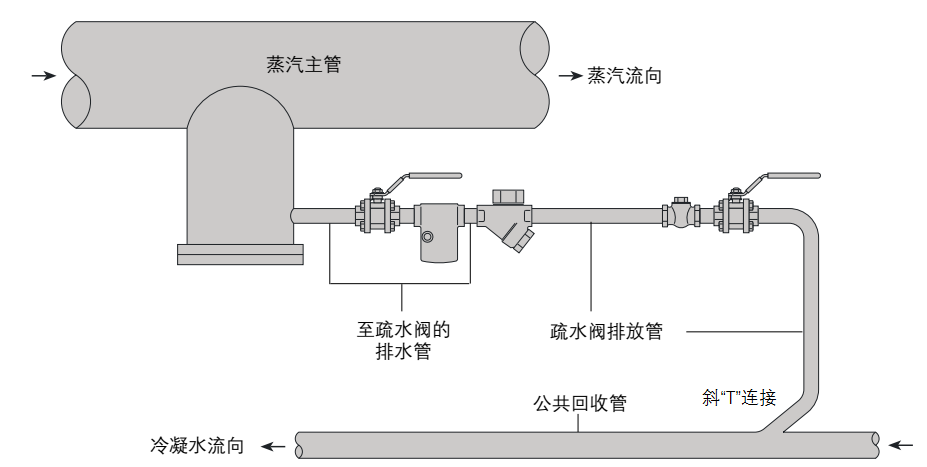

冷凝水回收管道主要分成三部分：疏水閥前的排水管、疏水閥排放管、公共回收管，如下圖蒸汽主管的疏水和回收。每部分的設計各有講究，只有每部分都設計完善才可以保證冷凝水順利回收。
疏水閥前的排水管
在此段管道內，冷凝水由用汽設備或蒸汽主管集水槽出口通向疏水閥。只要排水管口徑大小合適，用汽設備到疏水閥的壓力均衡，那么冷凝水便會在排水管內以單相的形式流動至疏水閥前。
設計時，主要有以下四個方面需要注意：
一、由于冷凝水是在重力作用之下沿管道流動的，故而疏水閥應安裝在設備出口的下端，疏水閥前排水管也應保持一定向下坡度，便于冷凝水的流動；
二、如若使用熱靜力式疏水閥，疏水閥前排水管應有約2米的冷卻段。
三、如若使用機械式疏水閥，疏水閥前排水管應盡可能地短。如若排水管過長，會導致冷凝水閃蒸產生閃蒸汽阻礙冷凝水順利到達疏水閥內（產生汽堵）。
四、蒸汽主管疏水應在管道疏水點處布置一集水槽。集水槽與疏水閥之間排水管應水平布置。
疏水閥排放管
疏水閥排放管將疏水閥出口的冷凝水、閃蒸汽排放至冷凝水回收系統內。為便于冷凝水排放，排放管安裝時應該令其略向下傾斜。
公共回收管
為便于各路疏水匯集到同一處收集點（如冷凝水罐），需使用一根連接各疏水閥排放管的公共管道，這便是公共回收管。
設計時，主要有以下三個方面需要注意：
一、為減少疏水閥排放管內冷凝水及閃蒸汽排放時對于公共回收管的沖蝕，疏水閥排放管與公共回收管連接處采用斜“T”型連接；
二、公共回收管應沿流動方向向收集點有一定的傾斜度，便于流動；
三、由于疏水閥后是二次蒸汽與冷凝水組成的兩相流，而且二次蒸汽比容大得多，因此管道口徑往往按照二次蒸汽選擇。
