冷凝水回收泵
電泵
當冷凝水自身的背壓不足以將其輸送至冷凝水回收點時,則需要使用泵機來克服冷凝水回收時的沿程阻力。故而,在實際工業生產中,通常冷凝水會先收集到一罐內,再通過電泵將冷凝水輸送至回收點。
使用電泵進行冷凝水回收時,必須注意兩個參數:泵進\出口的可用靜壓力水頭和出口系統總背壓。欲使得電泵(離心式或渦輪式)正常運行,則泵可用靜壓力水頭必須較大,且泵所輸出流體的動壓力水頭必須大于出口系統總背壓。
然而,使用電泵回收冷凝水有一明顯弊端——汽蝕。簡要地說,汽蝕是由于冷凝水在高速旋轉的葉輪上形成蒸汽汽泡引起的。當冷凝水溫度較高、葉輪轉速較高以及泵可用靜壓力水頭較低,則汽蝕頻頻發生。汽蝕會導致電泵葉輪損壞(蒸汽汽泡破裂后,附近冷凝水會沖擊汽泡破裂處也即葉輪表面,侵蝕葉輪),電泵失效。
為減少電泵的汽蝕,可以采取多種方法。如增加泵的可用靜壓力水頭(提升電泵前的冷凝水收集罐安裝高度,提高冷凝水收集罐內的壓力),又如使用防汽蝕電泵(水泵入口安裝一防汽蝕用噴嘴)。
機械泵
相較于易汽蝕、高能耗的電泵,機械泵有很明顯的優勢。
首先,機械泵憑借機械動力輸送冷凝水,不含葉輪裝置,不存在汽蝕隱患,更不用采取種種方法防止汽蝕。其次,機械泵的動力源乃是蒸汽,無需使用電力,沒有高能耗缺點。
除上述優點之外,機械泵還有防爆、安裝方便靈活、結構緊湊排量大等特色。
下圖是機械泵工作原理的一個說明:
![]()

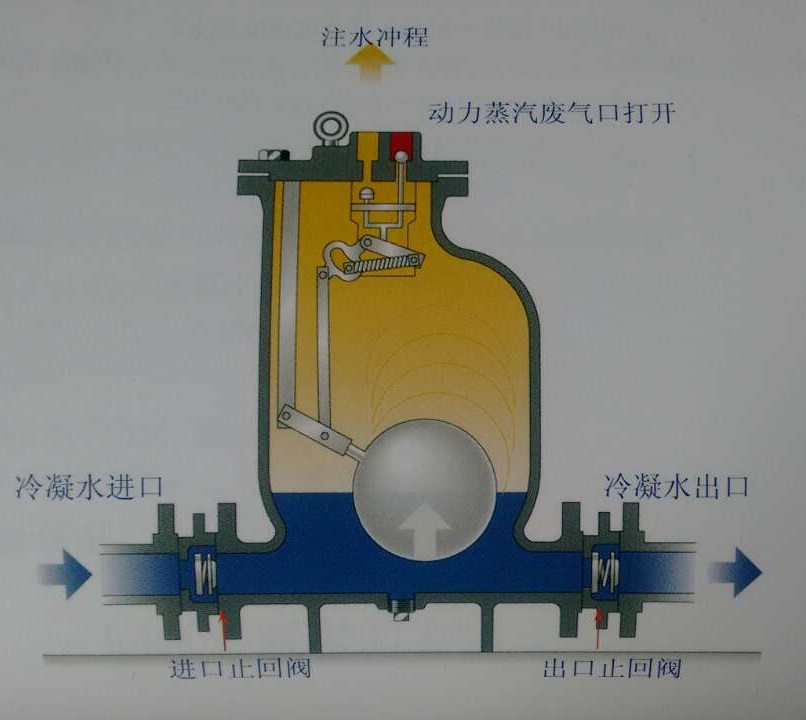

注水沖程:冷凝水不斷經由進口止回閥進入疏水泵,浮球逐漸升起。此時動力氣體進氣口是關閉的,隨著冷凝水液面的上升,殘余氣體經由廢氣口排出。浮球隨著冷凝水液位的上升,到達預定位置后,帶動聯動機構使得排氣口被迅速關閉,同時打開動力氣體進氣口,動力蒸汽進入疏水泵內。

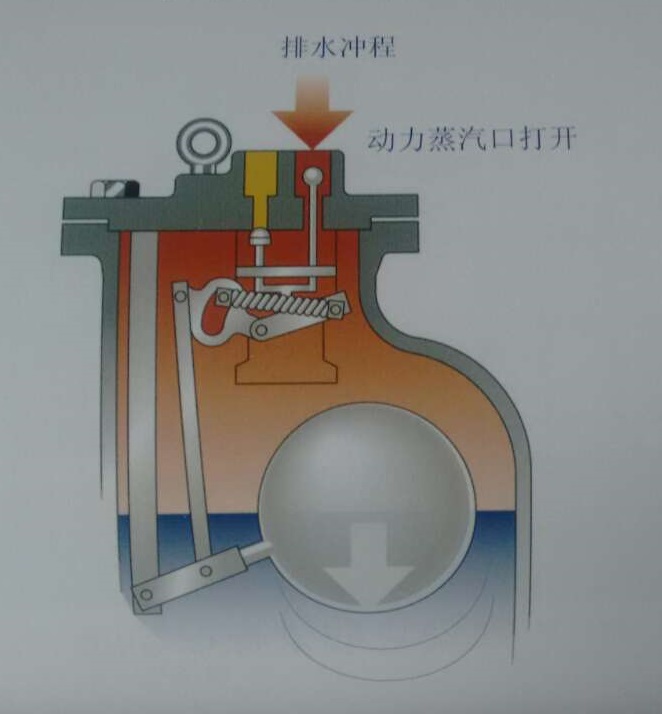

排水沖程:當疏水泵內壓力超過疏水泵后背壓時,動力蒸汽推動冷凝水關閉疏水泵進口處的止回閥,同時,動力蒸汽推動冷凝水打開疏水泵出口處的止回閥,進入冷凝水回收系統中。
排水結束:隨著冷凝水液位的降低,浮球隨之下降,到達預定位置后,帶動聯動機構,迅速關閉動力蒸汽進氣口,同時打開排氣口。
重新進水:疏水泵內的壓力持續下降,冷凝水再次經由疏水泵進水口止回閥進入疏水泵,開始下一個循環。
