群組疏水惹得禍！
十多年前,一家國內知名設計院打來電話請我們幫其為一家煤礦解決冬季暖氣片凍裂問題。經了解，這家煤礦井下作業面冬季以蒸汽供暖，每年冬季有大量的暖氣片被凍壞，在其庫房看到一堆拆下來的已損毀的暖氣片。設計院幫他們多次改造，疏水閥也一次次更換和變大，然而問題久未解決。
實地考察發現，這是一個典型的群組疏水問題。幾十組暖氣片出口匯總后共用一臺疏水閥，盡管疏水閥口徑換得越來越大（在現場看到一臺疏水閥有靠背椅子那么高?。?，但遠離疏水閥的暖氣片在冬季依然被凍壞。我們提供的方案解決了群組疏水問題，消除了這家煤礦多年的痼疾！
類似的問題經常碰到：一家民營輪胎廠的一排硫化機因群組疏水而影響部分硫化機正常生產，因此平時硫化機凝結水通過旁通直排，造成能源浪費；一些化工廠幾套空氣加熱器共用一套罐式液位控制疏水系統疏水；一些造紙廠多臺烘缸的出口共同接入一個液位控制凝水罐；…… 廣大蒸汽用戶中，群組疏水問題不勝枚舉。
什么是群組疏水及其產生問題？
當兩臺或兩臺以上的設備共用一個疏水閥進行疏水時，我們稱其為群組疏水，也叫組合疏水。

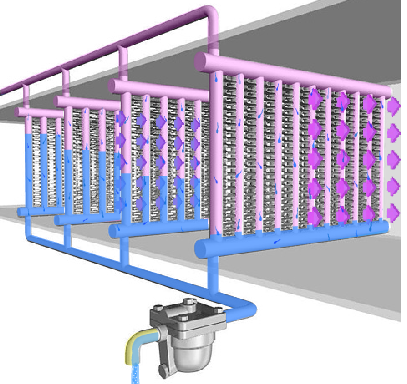

如上圖所示，空氣加熱器由四個加熱段組成。初段預熱部分、中間加熱部分和末端加熱部分的負載差距較大，冷凝水量也有不同。在初段部分，冷空氣溫度較低，因此負載最高，蒸汽壓降也較大。而末端負載最小，蒸汽壓降往往也最小。這樣，從初段加熱段到末端加熱段，出口壓力逐漸提高。這種壓力不平衡會導致凝結水在盤管內聚集到一定高度，依靠水的壓頭來輔助排水。因此，這時設備內部積水。
在上圖中，如果每個加熱段的入口蒸汽壓力不同，問題會更嚴重。
總之，由于每臺設備的入口蒸汽壓力、內部壓力降以及換熱狀況都各有不同，所以每臺設備的出口壓力會各不相同， 各部分產生的冷凝水量也不一樣，這樣就會出現入口蒸汽壓力高、換熱效率高或者是距疏水閥近的設備疏水暢通，而其它設備不同程度地出現內部積水現象。
群組疏水引起的后果
溫度控制波動大；
加熱溫度不均勻，出現溫度分層現象；
發生水錘；
設備、管道和閥門等腐蝕加??；
冬季設備凍裂；
設備、閥門和管件壽命縮短。
解決辦法
解決群組疏水的最佳辦法，就是對每個用汽設備單獨疏水。
如果受空間所限，無法做到各設備單獨疏水，就一定要做到在供汽和疏水方面的平衡布局。比如，當一根總蒸汽管為四臺設備供汽、共用一個疏水閥為四臺設備疏水時，要把總蒸汽進汽管布置于四臺設備中間。疏水閥設置于第二臺和第三臺設備出口中間。
另外，建議在疏水閥前設置一個足夠大的積水管，起均壓作用，平衡壓力，使冷凝水能順利排出管道。只有當排水管直徑夠大，能夠容納冷凝水和蒸汽同時進入管道，集水管才能發揮作用。
除了單獨疏水，其它辦法頂多只是緩減之策，不能根除群組疏水產生的后果。
