蒸汽汽鎖您真的了解嗎?
當蒸汽比需要排除的凝結水先進入疏水閥而使疏水閥強行關閉,導致后端冷凝水不能排出,這種現象稱作“蒸汽汽鎖”。
蒸汽汽鎖不僅會使設備內部積水而降低設備生產效率,而且往往會伴有水錘發生,引起嚴重的安全問題。同時,汽鎖會導致加熱溫度不均而影響產品質量,甚至?xí)兄庐a(chǎn)品完全報廢。
那么,在什么情況下會產生汽鎖呢?
根據多年經驗和相關知識,孚雷德總結了幾種經常發生蒸汽汽鎖的情形。

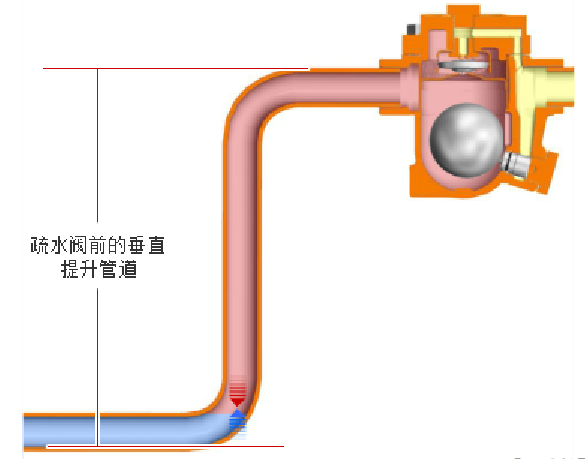

1)當疏水閥安裝在垂直管道的頂端時
疏水閥的作用是排出冷凝水的同時阻止蒸汽泄漏。由于疏水閥入口的冷凝水和蒸汽壓力相同,而蒸汽的密度要小于水,因此如果有提升管,蒸汽就會升入高點并進入疏水閥,促使疏水閥關閉,形成汽鎖。

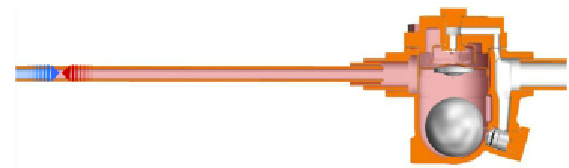

2)當疏水閥安裝于距離用汽設備比較遠的位置時
盡管疏水閥前狹長的管道里滯留著大量的凝結水,但質輕的蒸汽也會從凝結水上方的縫隙進入蒸汽疏水閥使之關閉,形成蒸汽汽鎖。

3)疏水閥入口管向上傾斜連接疏水閥時
這種情形類似于疏水閥前有提升管段的應用場合。

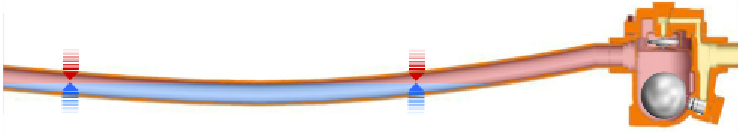

4)疏水閥入口管段向下彎曲時
蒸汽密度小于冷凝水密度,質輕的蒸汽會從凝結水上方的縫隙進入蒸汽疏水閥,而下沉的管道更為此提供了便利。

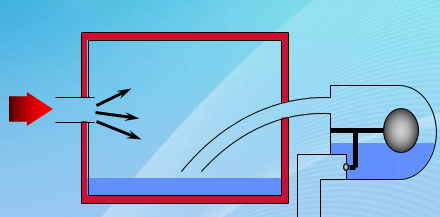

5)當冷凝水通過虹吸管進入疏水閥排水時
當滾筒底部冷凝水的液面低于虹吸管的末端時,蒸汽就會進入虹吸管和疏水閥,促使疏水閥關閉而產生汽鎖。另外,由于虹吸管是經過蒸汽而插入到冷凝水中的,虹吸管實際上相當于一根加熱套管,被吸入的凝結水可能會再次被周圍蒸汽加熱而汽化,這將使得蒸汽汽鎖更加嚴重。

汽鎖時,冷凝水無法排出,滾筒積水逐漸增多,烘干效率降低。同時,因滾筒整體重量增加而使得所需驅動動力增大。更為嚴重的是,當滾筒積水滿至中線以上時,會因機械負載過大導致設備損壞。
